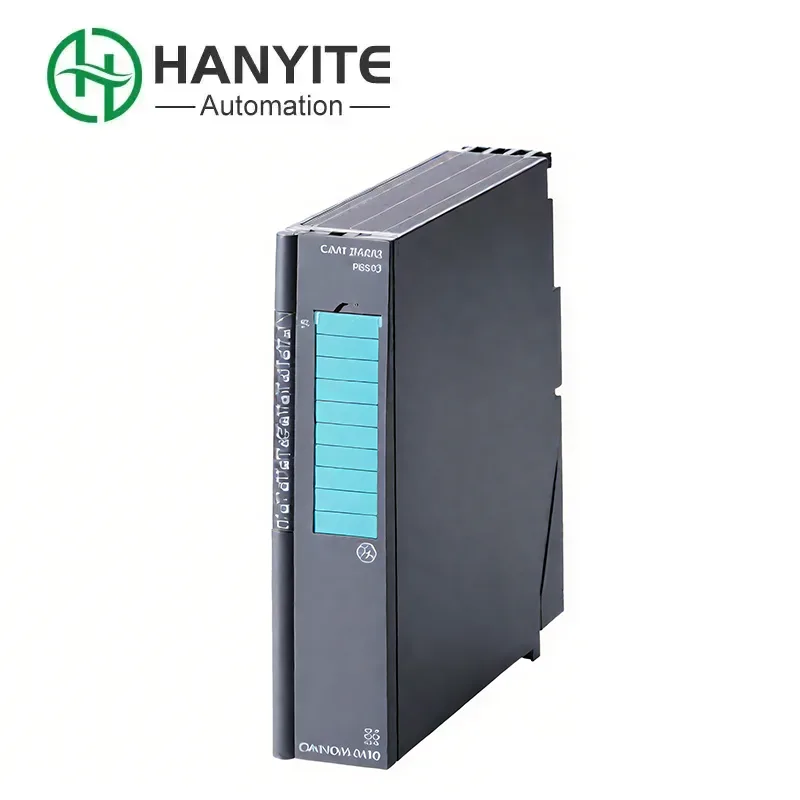

De Siemens 6ES7134-7TD00-0AB0 is een 4-kanaals thermische weerstand (RTD) analoge ingangsmodule. De belangrijkste functie ervan is het ontvangen van het zwakke weerstandssignaal van de plaatselijke temperatuursensor (zoals Pt100), en vervolgens deze weerstandswaarde die de temperatuur vertegenwoordigt nauwkeurig omzetten in een digitale grootheid die de PLC kan verwerken. De module is geslaagd voor de certificering voor gevaarlijke omgevingen (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Het wordt veel toegepast op het gebied van procesautomatisering, vooral in industrieën zoals de chemische technologie, de olie- en gasindustrie en de farmaceutische industrie.
Siemens 6ES7134-7TD00-0AB0 kan communiceren met zenders die het HART-protocol ondersteunen, waardoor een synchrone overdracht van analoge signalen en digitale diagnostische gegevens wordt bereikt. Gecertificeerd voor gebruik in gevaarlijke zones Zone 1 en Zone 2 (ATEX/IECEx). De module heeft een resolutie van 16 bit en kan analoge signalen nauwkeurig meten. Het kan worden geoptimaliseerd voor real-time procesbesturingstoepassingen.
| Modelnummer | Siemens 6ES7134-7TD00-0AB0 |
| Productserie | EN 200 SP |
| Producttype | Analoge ingangsmodule (AI). |
| Ingangskanalen | 4 kanalen (galvanisch gescheiden) |
| Invoertype | Weerstandsthermometers (RTD) |
| Ondersteunde RTD-typen | Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (lineaire weerstand) en anderen |
| Verbindingsmethoden | 2-draads, 3-draads, 4-draads aansluiting |
| Meetbereik | Afhankelijk van het sensortype (bijv. Pt 100: -200 tot +850 °C) |
| Oplossing | 15 bits + teken |
| Integratietijd / conversietijd | 50 ms (per kanaal, voor alle kanalen) |
| Stroomverbruik | 1,7 W (van backplane-bus) |
| Huidig verbruik (L+) | 40 mA (bij 24 V DC) |
| Draadverbinding | Frontconnector (40-polig) |
| Afmetingen (B x H x D) | 15 mm x 117 mm x 73 mm |
| Gewicht | Toepassingen |
| Verenigbaarheid | SIMATIC S7-1500, S7-1200, ET 200MP-controllers |
Siemens 6ES7134-7TD00-0AB0 kan worden toegepast in procesautomatiseringssystemen zoals SCADA en PLC om druk-, temperatuur- en flowsensoren te monitoren. HART-apparaatintegratie ondersteunt diagnose op afstand en parameteraanpassing van veldinstrumenten. Het is ook toepasbaar in explosieve omgevingen zoals olieraffinaderijen en chemische fabrieken.
