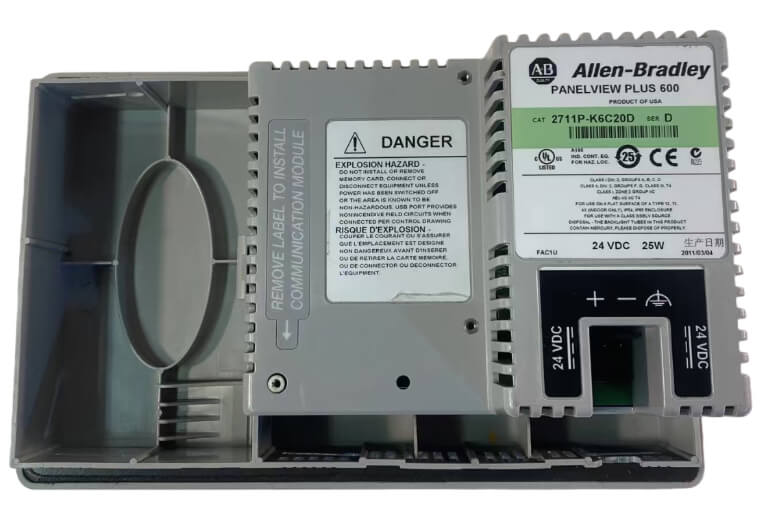

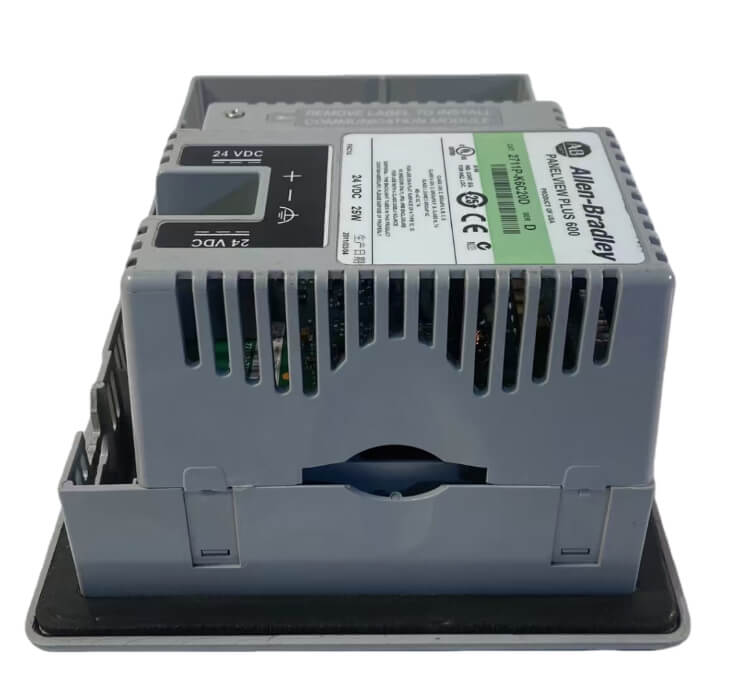

Allen Bradley 2711P-K6C20D

De metallurgische werkplaats met veel stof vereist een anti-interferentie-terminalbewakings-PLC. De traditionele pure touch HMI is gevoelig voor het mislukken van instructies als gevolg van olieverontreiniging. De Allen Bradley 2711P-K6C20D maakt gebruik van dubbele invoer van aanraak- en fysieke knoppen om de nauwkeurigheid van parameterinvoer en noodstopbediening te garanderen, zelfs als u dikke handschoenen draagt; het is compatibel met 18-32V DC breedspanningsvoeding en heeft ingebouwde DH-485 en DF1 dubbele seriële poorten, waardoor de stabiliteit van de onderliggende communicatie in heterogene netwerken aanzienlijk wordt verbeterd in vergelijking met oudere modellen met een enkel protocol. Na verbonden te zijn met Hanyite Automation Technology en geïmplementeerd in het groothandelskanaal, is de apparatuur allemaal gloednieuw en op voorraad, en voldoet ze aan de dringende installatievereisten voor renovaties van productielijnen.

Kenmerken en voordelen

Bij complexe renovatie- en apparatuurintegratieprojecten van productielijnen hebben de stabiliteit van de bedieningsterminal en de flexibiliteit van de communicatie rechtstreeks invloed op de operationele efficiëntie van het systeem. De Allen Bradley 2711P-K6C20D, met zijn toetsenbord en dubbele invoermodus, kan noodstart/stop en numerieke invoer nauwkeurig uitvoeren via fysieke knoppen, zelfs als de operator dikke beschermende handschoenen draagt, waardoor de risico's van onbedoelde aanraking of storing op een puur touchscreen effectief worden vermeden. De ingebouwde multi-protocol communicatiemogelijkheden vereenvoudigen het netwerkproces van apparaten in heterogene netwerken aanzienlijk, waardoor efficiënte gegevensinteractie en realtime monitoring op het onderliggende niveau worden gegarandeerd, en betrouwbare interface-ondersteuning wordt geboden voor continue productieactiviteiten.

Belangrijkste kenmerken

U krijgt twee manieren om met dit apparaat te communiceren: een touchscreen en een volledig functioneel toetsenbord. Dat betekent dat u door menu's kunt bladeren of exacte parameters kunt invoeren. Zelfs als het paneel vettig of stoffig is, klikken de fysieke knoppen nog steeds duidelijk, zodat je weet dat je opdracht is uitgevoerd.

Het communiceert kant-en-klaar met meerdere protocollen met poorten als RS-232, DF1 en DH-485, dus het werkt met oudere besturingsapparatuur. De Allen Bradley 2711P-K6C20D kan rechtstreeks worden aangesloten op MicroLogix PLC's zonder extra gateways, waardoor de gegevensoverdracht soepel verloopt.

Het 5,5-inch STN-display is helder en gemakkelijk leesbaar bij de meeste fabrieksverlichting. U hoeft niet te turen om alarmen te zien of gegevens te verwerken, waardoor controles sneller en prettiger voor de ogen worden.

Aanpassingsvermogen aan het milieu

Industriële omgevingen zijn zwaar voor terminals: temperatuurschommelingen, vocht en interferentie kunnen echte problemen veroorzaken. De Allen Bradley 2711P-K6C20D is gebouwd om hiermee om te gaan, met een temperatuurbereik van 0°C tot 55°C, en werkt dus zowel in warmwalserijen als in koude onderstations. Het voorpaneel heeft de classificatie NEMA 4X/IP65, zodat het kan worden afgespoten zonder dat er water binnendringt en het stof buiten houdt. Hierdoor blijft de unit langer draaien, met minder uitvaltijd door omgevingsfactoren.

Veelgestelde vragen

Q1. Hoe om te gaan met dit scherm dat geen verbinding maakt met de MicroLogix 1400?

A: Controleer eerst of de kabels correct zijn. De 232-verbinding is gevoelig voor verkeerde uitlijning van pinnen. Als wordt bevestigd dat de kabels in orde zijn, gaat u naar de communicatie-instellingen in het systeem en wijzigt u het protocol in DF1 full duplex. Stel de baudrate in zodat deze overeenkomt met die van de PLC, meestal 19200. Gebruik geen automatische detectie; oude apparaten kunnen het vaak niet herkennen. Handmatig instellen is de veiligste optie.

Vraag 2. De aanraakkalibratie is zeer onnauwkeurig, de aanwijzer beweegt van hier naar daar. Hoe moet je het kalibreren?

A: Wanneer de machine is ingeschakeld, houdt u de linkerbovenhoek van het scherm ingedrukt en laat u deze niet los. Ga naar het configuratiescherm en zoek het pictogram "Touchscreen". Klik erin en klik op "Kalibreren". Wijs gewoon met de kruiscursor. Let erop dat u tijdens het kalibreren niet met uw vinger beweegt. Gebruik een touchpen of vingernagelpunt om naar het midden te wijzen voor het meest nauwkeurige resultaat. Nadat u hebt geklikt, wordt u gevraagd om op te slaan en opnieuw op te starten, waarna het van kracht wordt.

Q3. Kan ik deze machine bedienen met dikke, met olie doordrenkte handschoenen?

A: Pure touchscreen zal zeker niet werken. Dit scherm is een resistief scherm en dikke handschoenen kunnen er niet doorheen. Maar de 2711P-K6C20D heeft het voordeel dat hij fysieke knoppen onderaan heeft. Voor dagelijkse handelingen zoals het starten en stoppen van de apparatuur, het invoeren van een nummer, enz., kunt u rechtstreeks op het toetsenbord drukken, zonder dat u de handschoenen hoeft uit te trekken om het scherm aan te raken. Dit is veel handiger in gebruik in het veld.

Q4. Hoe de batterij vervangen? Gaat het programma verloren als de stroom wordt uitgeschakeld?

A: Er zit een klein afdekplaatje in de rechterbovenhoek van het scherm. Verwijder het om de batterij te zien. Vervang hem snel binnen drie minuten. De condensatoren binnenin kunnen de stroom vasthouden en het display en de instellingen gaan niet verloren. Als het meer dan tien minuten duurt, moeten de aanraakkalibratiegegevens mogelijk opnieuw worden gedefinieerd, maar het configuratieprogramma wordt in Flash opgeslagen en gaat niet verloren.
