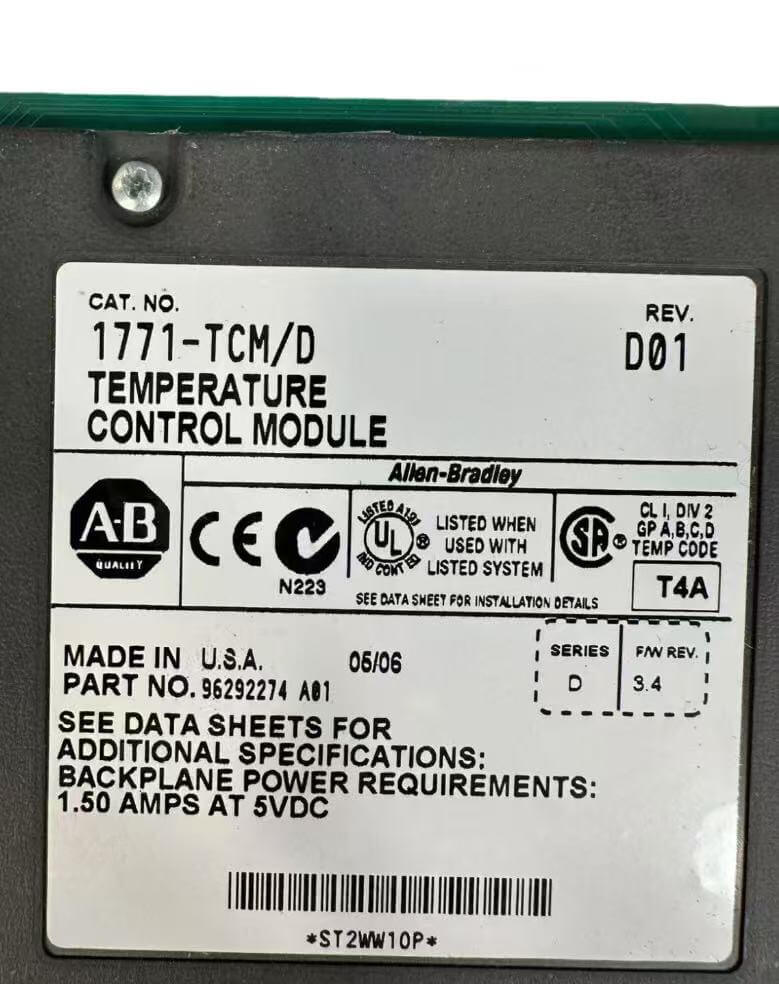

Nauwkeurige temperatuurregeling voor hogetemperatuurovens en chemische reactievaten is vaak afhankelijk van meerkanaals thermokoppelsignaalverwerving. De Allen Bradley 1771-TCM, met zijn lokale I/O-backplane, maakt rechtstreeks verbinding en past zich nauwkeurig aan aan dergelijke veeleisende omstandigheden met koude-end-compensatie bij brede temperaturen. Deze module wordt gevoed door de rack-backplane zonder dat er een externe voeding nodig is.
Vergeleken met traditionele zenders voor temperatuurregeling elimineert dit de noodzaak van sequentiële analoge kwantiteitsconversie en bedrading, waardoor millivoltsignalen direct worden gedigitaliseerd en bedradings- en driftfouten in de kast aanzienlijk worden verminderd. Na verificatie door Hanyite Automation Technology bij leveranciers verloopt het huidige koopkanaal soepel en zijn er gloednieuwe producten op voorraad, die betrouwbare hardwareondersteuning bieden voor de upgrade van temperatuurmeetsystemen op productielijnen.
Operators kunnen het matchen van kanaalparameters snel voltooien door eenvoudigweg de vereenvoudigde dip-switches aan de voorkant in te stellen, zonder de noodzaak van complexe softwareconfiguratie. De paneelindicatielampjecombinatie van Allen Bradley 1771-TCM kan intuïtief de realtime status van thermokoppels en communicatie weergeven, met extreem hoge herkenbaarheid ter plaatse. De signaalverwervingsdrempel en filterparameters zijn allemaal vooraf ingesteld op basis van technische logica, waardoor de frequentie van handmatige interventies en het risico op verkeerde bediening aanzienlijk worden verminderd.
Deze module is speciaal ontworpen voor zware industriële omstandigheden. Allen Bradley 1771-TCM kan de nauwkeurigheid van de koude-junctiecompensatie van thermokoppels handhaven binnen een breed temperatuurbereik van -25°C tot +65°C. Het kan ook de fysieke stabiliteit van interne elektronische componenten behouden, zelfs in sterke trillingen en stoffige werkplaatsen. De printplaat wordt verwerkt door middel van de gietcoatingtechnologie, waardoor de erosie van vochtige lucht en geleidend stof effectief wordt geblokkeerd, waardoor de betrouwbaarheid van de metingen in zware omgevingen zoals metaalsmelterijen of chemische industrieën wordt gegarandeerd voor langdurig gebruik.
De module maakt gebruik van een standaard installatiestructuur van de basisplaat van het railinvoegtype. Tijdens vervanging ter plaatse hoeft u alleen maar het bedradingsklemmenblok los te koppelen en het slot los te maken om het inbrengen en verwijderen te voltooien, met een extreem kort tijdsverbruik. Het kanaalfoutisolatieontwerp van de Allen Bradley 1771-TCM maakt onafhankelijke probleemoplossing mogelijk wanneer een enkel pad beschadigd is, zonder dat de hele machine offline hoeft te zijn voor reparatie. Gecombineerd met de zelfdiagnosefunctie van het systeem kan onderhoudspersoneel snel potentiële problemen opsporen, zoals sensorbreuk of kortsluiting, waardoor de wachttijd op de productielijn aanzienlijk wordt verkort.
Vraag 1 Ondersteunt deze module hot-swappable installatie?
Hot-swapping-bewerking wordt niet ondersteund. Voordat u de stekker in het stopcontact steekt of opnieuw bedraadt, moet de stroomtoevoer naar het rack worden uitgeschakeld. Anders is het waarschijnlijk dat dit schade aan het backplanecircuit veroorzaakt.
Vraag 2 Hoeveel I/O-slots heeft de modulebasisplaat nodig?
Afhankelijk van de systeemconfiguratievereisten neemt deze module doorgaans een standaard 1771 I/O-slot in beslag.
Vraag 3 Hoe selecteer en configureer ik het thermokoppeltype?
Het thermokoppeltype wordt geselecteerd en geconfigureerd via de micro-DIP-schakelaar aan de voorkant van de module. Na het uitschakelen kan handmatig worden geschakeld volgens het labeldiagram aan de zijkant.
Vraag 4 Kan het rechtstreeks communiceren met de Ethernet-besturingslaag?
Het ondersteunt alleen 1771 lokale I/O-backplane-communicatie. Als u verbinding moet maken met Ethernet, moet u de overeenkomstige gatewaymodule uit de 1771-serie gebruiken.
Q5 Welke storing wordt aangegeven door het continu knipperen van het kanaalindicatielampje na het inschakelen?
Het knipperen geeft meestal aan dat de ingang van dit kanaal is losgekoppeld of dat de polariteit van het thermokoppel is omgekeerd. U moet de bedrading van het temperatuurmeetelement ter plaatse uitschakelen en controleren.
