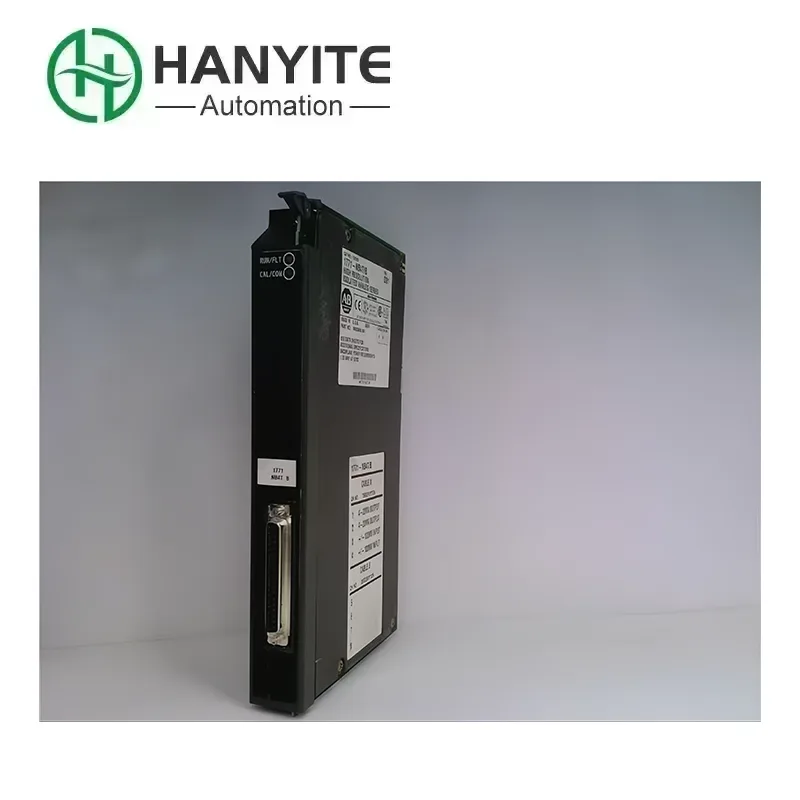

Allen Bradley 1771-NB4T

De Allen Bradley 1771-NB4T is een PROFIBUS-DP-communicatiemodule uit de Rockwell 1771-serie. Je kunt het zien als een ‘vertaler’ of een ‘brug’. In veel fabrieken kan de apparatuur afkomstig zijn uit verschillende ‘landen’ (merken), zoals PLC’s van Rockwell (die ‘Engels’ spreken), maar de frequentieomvormers, sensoren of instrumenten zijn van Siemens of andere Europese merken (die ‘Duits spreken’). Ze begrijpen elkaars taal niet en kunnen niet rechtstreeks communiceren. De taak ervan is om de PLC's uit de PLC-5- of SLC 5/03-serie en hoger van Rockwell in staat te stellen de apparaten die PROFIBUS "Duits" spreken, te begrijpen en te besturen, zodat het hele automatiseringssysteem soepel en samenwerkend kan werken. Wanneer uw fabriek deze cruciale "vertaler" moet aanschaffen, is het kiezen van een betrouwbare leverancier daarom van het allergrootste belang. Wij beloven u originele en gloednieuwe modules te leveren om ervoor te zorgen dat uw oude systeem stabiel en langdurig kan functioneren.

Efficiëntieverbetering

1. Voorheen moest voor het aansluiten van een apparaat meer dan een dozijn draden worden getrokken. Nu zijn slechts één buskabel en enkele connectoren nodig, waardoor de installatietijd aanzienlijk wordt verkort.

2. Via de configuratiesoftware kunnen technici de volledige netwerkstatus op de computer bekijken en snel communicatieproblemen opsporen, in plaats van een multimeter te gebruiken om draad voor draad te controleren, zoals voorheen.

3. Wanneer een apparaat defect raakt, kan de diagnostische informatie van de module u snel vertellen welk slave-station de verbinding heeft verbroken, en het onderhoudspersoneel kan dat apparaat direct gaan controleren, in plaats van overal naar het probleem te zoeken, waardoor de uitvaltijd aanzienlijk wordt verkort.

4. Er kunnen grote hoeveelheden gegevens in één keer uit het apparaat worden gelezen (zoals de bedrijfsstroom, frequentie, foutcodes van de frequentieomvormer, enz.), in plaats van alleen een eenvoudig signaal te kunnen lezen zoals voorheen. De informatie is uitgebreider en de besturing is nauwkeuriger.

Kerninteressepunt

1. Het grootste voordeel is dat apparaten van verschillende merken harmonieus naast elkaar kunnen bestaan ​​binnen één systeem. U hoeft niet alle frequentieomvormers van Siemens te vervangen om de PLC van Rockwell te kunnen gebruiken, waardoor u een aanzienlijke hoeveelheid geld bespaart.

2. Vergeleken met de traditionele vaste bedrading van punt naar punt, maakt PROFIBUS het mogelijk dat veel apparaten op één enkele buskabel worden aangesloten. Hoe meer apparaten er zijn, hoe merkbaarder de kostenbesparingen op het gebied van kabels, racks en constructie, en hoe schoner de kast zal zijn.

3. Digitale communicatie is nauwkeuriger, heeft sterkere anti-interferentiemogelijkheden en de gegevensoverdracht is sneller, waardoor het hele besturingssysteem een ​​hoger niveau van reactiesnelheid en stabiliteit kan bereiken.

4. Als er nieuwe PROFIBUS-apparaten moeten worden toegevoegd voor PLC-5-systemen die nog steeds stabiel werken, is deze module de beste keuze, waardoor de enorme investering in het upgraden van het hele systeem wordt vermeden.

Compatibiliteit en integratie

1. De Allen Bradley 1771-NB4T is voornamelijk ontworpen voor gebruik in combinatie met processors uit de PLC-5- en SLC 5/03- en hogere serie. Merk op dat het niet kan worden gebruikt op modernere ControlLogix- of CompactLogix-platforms, die overeenkomstige modules uit de 1756- of 1769-serie hebben.

2. Het moet worden geïnstalleerd in het I/O-rek uit de 1771-serie, zoals 1771-A1B, 1771-A2B, 1771-A3B, enz.

3. Als masterstation kan het de meeste apparaten van derden integreren die het PROFIBUS-DP-slaveprotocol ondersteunen, zoals frequentieomvormers, starters, instrumenten, I/O-modules, enz. van merken als Siemens, SEW en Danfoss. De compatibiliteit is zeer uitgebreid en het is echt een alleskunner.

4. RSLogix 5 of RSLogix 500 moet worden gebruikt om PLC-programma's te schrijven, en gegevens kunnen worden uitgewisseld met 1771-NB4T via blokoverdrachtinstructies (BTR/BTW). Tegelijkertijd moet RSNetWorx voor PROFIBUS-software worden gebruikt om het volledige PROFIBUS-netwerk te configureren.

Veelgestelde vragen

Vraag 1: Kan deze module worden gebruikt op mijn ControlLogix-rack?

A: De Allen Bradley 1771-NB4T is een module van de 1771-architectuur en kan alleen worden gebruikt in PLC-5- en SLC 500-systemen. Het ControlLogix-systeem vereist het gebruik van 1756-DNB- of 1756-DNBH-modules.

Vraag 2: Hoe weet ik of mijn PLC-programma gegevens correct leest en schrijft?

A: In het PLC-programma moet u de instructies Block Transfer Read (BTR) en Block Transfer Write (BTW) gebruiken om met de module te communiceren. U kunt de "voltooiingsbit" (DN) en "foutbit" (ER) van deze instructies controleren, evenals de gegevens in de gegevenstabel, om te bepalen of de communicatie normaal is.

Vraag 3: Kan de apparatuur die ik heb, namelijk PROFIBUS-PA, rechtstreeks worden aangesloten?

Antwoord: Nee, dat kan niet. PROFIBUS-PA is een veilige bus die wordt gebruikt voor procesautomatisering. Om het PA-segment met het DP-netwerk te verbinden, heeft u een DP/PA-koppeling of link nodig, waarna de Allen Bradley 1771-NB4T kan communiceren met het PA-apparaat.
