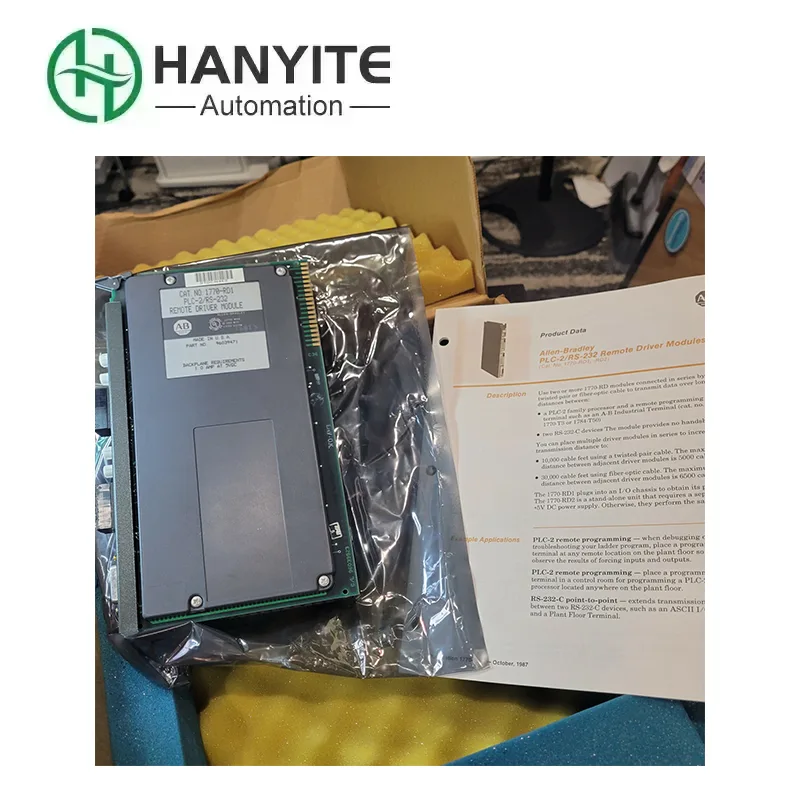

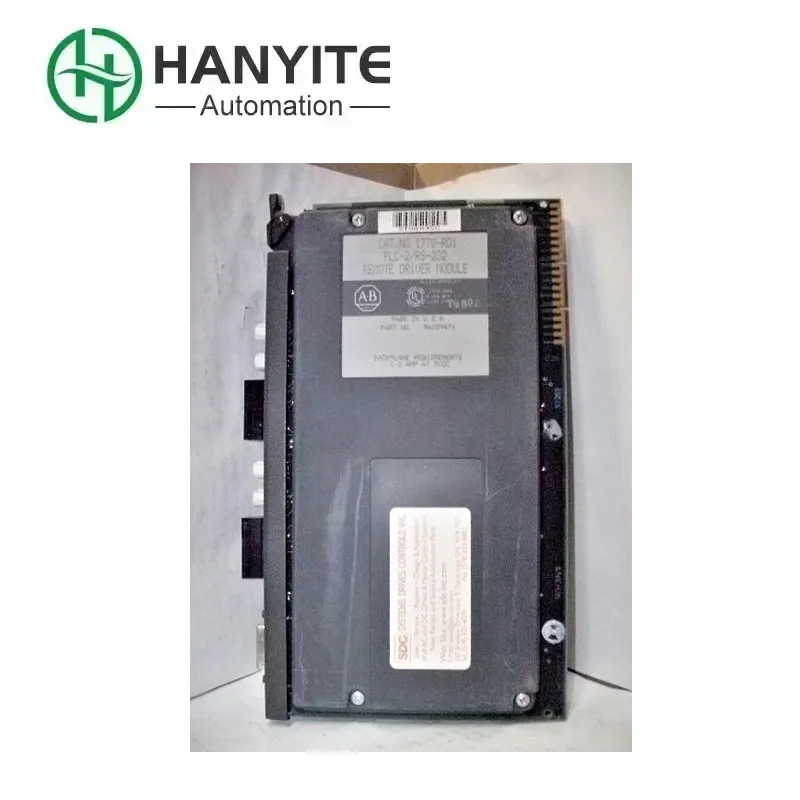

Allen Bradley 1770-RD1

De Allen Bradley 1770-RD1 is een uiterst klassieke externe I/O-drivermodule uit de begindagen van Rockwell. Je kunt het zien als een ‘zender’ of ‘vertaler’. Het maakt niet rechtstreeks verbinding met de sensoren, maar wordt in het rek naast de PLC-5-processor gestoken, die specifiek verantwoordelijk is voor het vertalen van de "opdrachten" van de PLC in een speciaal signaal, dat vervolgens via een lange kabel (remote I/O-link) naar het verre I/O-rek wordt verzonden. Op zijn beurt ontvangt het ook de signalen ter plaatse die worden teruggestuurd vanuit het verre rack en vertaalt deze naar de PLC. Het is de sleutelbrug die de centrale controlekamer en de veldapparatuur met elkaar verbindt. Wanneer u deze kerncommunicatiemodule moet kopen om uw oude systeem te onderhouden, is het kiezen van een betrouwbare leverancier daarom van het allergrootste belang. Wij verzekeren u dat het origineel en gloednieuw is, zodat het de rol van deze "brug" net zo stabiel kan spelen als een nieuwe, waardoor uw systeem lange tijd betrouwbaar kan functioneren.

Belangrijkste kenmerken

1. De Allen Bradley 1770-RD1 doet maar één ding: vertalen. Het raakt niet betrokken bij andere taken.

2. In het systeem fungeert het meestal als de "leider", neemt het initiatief om te communiceren en stelt de verre ondergeschikten (remote racks) vragen als: "Wat is daar aan de hand?"

3. Er zit een BNC-interface met ronde kop op, net als de kop van een oude tv-antennekabel, en de speciale kabel wordt hierop aangesloten om met het verre uiteinde te chatten.

4. Er zitten verschillende kleine lampjes op het paneel. Of de communicatie normaal is of niet, of er sprake is van een storing, kan worden vastgesteld door het knipperen van de lichten te observeren, wat heel duidelijk is.

5. Er zijn zoveel elektrische vonken en diverse signalen in de fabriek, maar deze kan nog steeds stabiel werken en is niet vatbaar voor "storing".

Efficiëntieverbetering

De kernfunctie van de Allen Bradley 1770-RD1 is, simpel gezegd, het dienen als gegevensoverdrachtcentrum en communicatiecoördinator voor het gehele PLC-5-systeem. Het maakt geen directe verbinding met eventuele schakelaars of sensoren ter plaatse. In plaats daarvan blijft het aan de zijde van het PLC-"brein", specifiek verantwoordelijk voor het verpakken en uitzenden van de instructies die door het "brein" worden uitgegeven, zoals "start de motor" of "open de klep", via een coaxiale kabel. Tegelijkertijd luistert het ook voortdurend naar de signalen ter plaatse die van ver worden verzonden, zoals "materialen op hun plaats" of "knop ingedrukt", en geeft deze vervolgens in hun geheel door aan de "hersenen" voor verwerking. Zonder dit zouden de centrale controlekamer en de apparatuur ter plaatse twee geïsoleerde eilanden worden die niet met elkaar kunnen communiceren. Het is precies deze onmisbare boodschapper en vertaler.

Het aanpakken van de pijnpunten

De Allen Bradley 1770-RD1 pakt voornamelijk de drie meest lastige problemen in grootschalige geautomatiseerde systemen aan: afstand, bedrading en uitbreiding. Ten eerste maakt het gebruik van een betrouwbare communicatieverbinding om het probleem van PLC en veldapparatuur die te ver uit elkaar liggen volledig op te lossen, wat leidt tot signaalverzwakking en interferentie. Ten tweede maakt het een einde aan de nachtmerrie van het "point-to-point" bedraden van honderden of duizenden punten, waardoor de bedrading van het hele systeem eenvoudig, economisch en netjes wordt. Tenslotte, wanneer een fabriek nieuwe apparatuur moet toevoegen, is het niet langer nodig om de kabels vanuit de centrale controlekamer nauwgezet opnieuw aan te leggen. In plaats daarvan kan het eenvoudig worden uitgebreid in het nabijgelegen externe rack en via software worden geconfigureerd, waardoor systeemupgrades uiterst flexibel en gemakkelijk worden.
