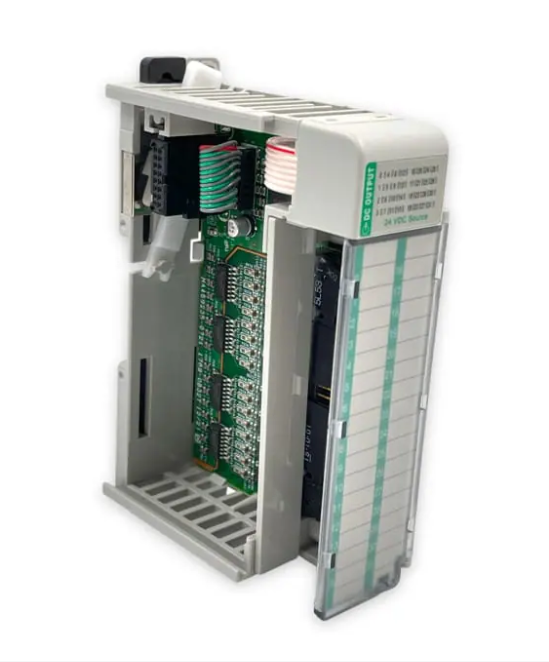

Allen Bradley 1769-OB32T is in feite een 32-punts DC-uitgangsmodule met hoge dichtheid. Het behoort tot de CompactLogix-productserie van Rockwell Automation. De belangrijkste functie is het ontvangen van instructies van de PLC en het ter plaatse aansturen van de actuatoren. Dankzij de 32 uitgangspunten is hij bijzonder geschikt voor scenario's met een groot aantal uitgangspunten maar een beperkte schakelkastruimte. Het meest cruciale punt is dat het is uitgerust met een elektronische zekeringbeveiliging, wat erg praktisch is in industriële omgevingen en veel problemen kan voorkomen. Als leverancier zijn alle producten die wij u momenteel leveren door Hanyite Automation Technology origineel, gloednieuw en in voldoende voorraad. Als u aankoopwensen heeft, kunt u altijd contact met ons opnemen.
Het grootste voordeel van de Allen Bradley 1769-OB32T is dat hij veel punten heeft en robuust is. Er zijn 32 punten op één bord, wat aanzienlijke kostbare ruimte in de schakelkast kan besparen. Je hoeft de kast niet te vullen met extra punten alleen maar om meer punten te accommoderen. Het belangrijkste is dat het wordt geleverd met een "elektronische verzekerings" -functie. Als de apparatuur ter plaatse kortsluiting veroorzaakt of overbelast raakt, kan deze de beveiliging automatisch onderbreken. In tegenstelling tot de ouderwetse modules hoef je na het oplossen van problemen de zekering niet handmatig te vervangen en te resetten. U kunt eenvoudig op de resetknop drukken en deze blijven gebruiken. Dit bespaart geld op reserveonderdelen en maakt het onderhoud bijzonder eenvoudig.
Dit is een 24 volt DC-uitgangsmodule, met 32 punten beheerd in twee groepen. Elke groep heeft zijn eigen gemeenschappelijke terminal. Elk punt kan 0,5 ampère stroom leveren, wat ruim voldoende is voor gewone solenoïden of relais. Het behoort tot de CompactLogix-familie en moet op het 1769-rack worden aangesloten. De bedrading moet worden uitgevoerd in overeenstemming met de speciale klemmenblokken. Bovendien is het, omdat het wordt geleverd met ingebouwde beveiligingsfuncties, veel betrouwbaarder in gebruik dan gewone modules. U hoeft zich geen zorgen te maken dat de module per ongeluk verbrandt als gevolg van onjuiste bediening.
De Allen Bradley 1769-OB32T is speciaal ontworpen voor zware omstandigheden in werkplaatsen en is extreem duurzaam. Of het nu in hete zomers of koude winters is, of in vochtige en stoffige omstandigheden, hij kan normaal functioneren. De weerstand tegen trillingen en interferentie voldoet ook aan industriële normen. Zolang hij zich binnen het gangbare temperatuurbereik van 0 tot 60 graden bevindt, kan hij, zelfs als hij op een trilmachine is geïnstalleerd, zonder problemen stabiel draaien.
Q1. Als het uitgangspunt wordt kortgesloten, welke kleur zal het licht dan hebben?
A: Als er sprake is van kortsluiting of overbelasting, zal de module op dat moment automatisch de uitgang afsluiten. Op dit moment gaat het bijbehorende LED-indicatielampje uit (of knippert, afhankelijk van de firmwareversie; meestal duidt het uit zijn op een beschermende status). Nadat de kortsluitingsfout is uitgesloten, schakelt u het uitgangskanaal opnieuw in. Als het lampje gaat branden, betekent dit dat het weer normaal is.
Vraag 2. Kan deze module rechtstreeks 110V- of 220V-magneetschakelaars aansturen?
Antwoord: Absoluut niet! Dit is een 24V DC-uitgangsmodule. Als u 220V wisselstroom aansluit, beweegt niet alleen de contactor niet, maar zal de module onmiddellijk doorbranden. Gebruik relais of AC-uitgangsmodules om 220V-apparatuur aan te sturen.
Q3. Heeft deze module een aparte externe voeding nodig?
A: De Allen Bradley 1769-OB32T heeft geen aparte externe voeding nodig. Het verbruikt echter 5 V stroom op de backplane (ongeveer 290 mA). U moet dus berekenen of uw 1769-voedingsmodule zoveel modules aankan. Overbelast de busvoeding niet.
