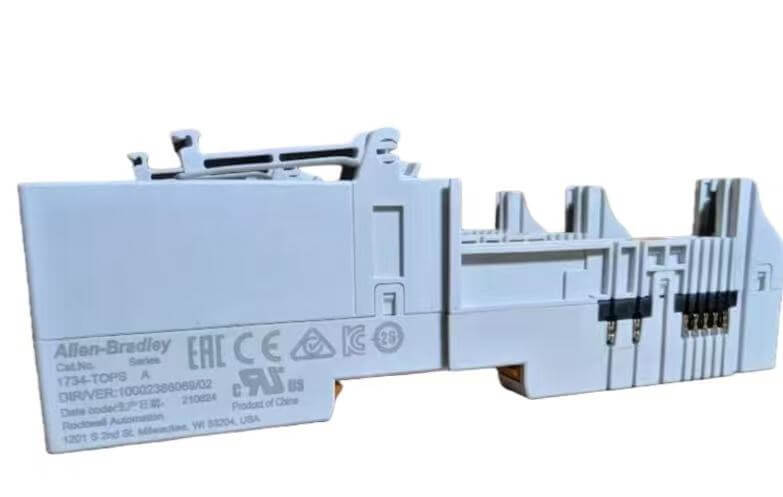

Onder de voorwaarde van een gedistribueerde I/O-opstelling met hoge dichtheid zijn traditionele schroefterminalmodules gevoelig voor losraken als gevolg van trillingen en duurt het bedradingsproces lang. De Allen Bradley 1734-TOPS maakt gebruik van veercompressietechnologie, ondersteunt directe invoer van 14AWG-draden, is compatibel met 24V DC-voeding ter plaatse, en sluit naadloos aan op de 1734-AENT-adapter op het achterpaneel, waardoor de risico's van harde bedrading en valse verbindingen volledig worden vermeden.
Nadat Hanyite Automation Technology met leveranciers voor bulkinkoop had gecoördineerd, zijn al deze terminals gloednieuw en op voorraad, waardoor de snelle montage van de elektrische schakelkasten van de productielijn en de tijdige levering van reserveonderdelen effectief worden gegarandeerd.
De bedrading ter plaatse maakt gebruik van veercompressietechnologie in plaats van traditionele schroefbevestiging, waardoor de bekabelingstijd van de schakelkast aanzienlijk wordt verkort en het potentiële probleem van het loskomen van de aansluitingen als gevolg van trillingen wordt geëlimineerd.
De modulebasis ondersteunt hot-swappable werking bij inschakelen. Bij het vervangen van terminalcomponenten hoeft de hoofdstroomvoorziening van het systeem niet te worden losgekoppeld, waardoor de onderhoudskosten voor productielijnen aanzienlijk worden verlaagd.
De totale spoorbezetting is extreem klein, waardoor opstelling met hoge dichtheid in een motorcontrolecentrum met beperkte ruimte mogelijk is, waardoor het gebruik van de ruimte in de elektrische kast wordt verbeterd.
De bedradingsbasis en de elektronische module hebben een aparte architectuur. Bij beschadiging hoeft alleen het terminalonderdeel te worden vervangen, terwijl de kerncomponenten behouden blijven, waardoor de voorraad reserveonderdelen en de onderhoudskosten effectief worden beheerst.
Deze terminalmodule is speciaal ontworpen voor de PointBus-uitbreidingsarchitectuur. Wat de fysieke hardware-interfaces betreft, integreert deze naadloos met de 1734-AENT-adapter, vereist geen extra communicatiegateway en kan rechtstreeks op het Ethernet-controlenetwerk worden gemonteerd. Op systeemintegratieniveau fungeert de Allen Bradley 1734-TOPS als de on-site I/O-terminalconnector, waarbij bedrade signalen zonder verzwakking via de backplane-bus naar de systeemmodule worden verzonden. Het past perfect bij de CompactLogix- en ControlLogix-controllersystemen.
Ingenieurs hoeven alleen de corresponderende I/O-module in de boomachtige directory van de Studio 5000-software te configureren, en het systeem zal automatisch het bedradingskanaaladres van deze basis in kaart brengen, waardoor plug-and-play datacommunicatie met sensoren of actuatoren van derden mogelijk wordt.
De voorkant van de Allen Bradley 1734-TOPS is uitgerust met prominente LED-statusindicatielampjes op kanaalniveau. Onderhoudspersoneel kan intuïtief de verbindingsstatus van elk signaal bepalen en of de bedrading ter plaatse abnormaal is binnen de beperkte ruimte van de schakelkast. Tijdens het debuggen of oplossen van problemen kunnen operators verbinding maken met de onderhoudscomputer via de RS-232 seriële interface bovenop de module, direct de diagnostische informatie van de onderliggende bus lezen en hoeven ze de bedradingsterminals niet te verwijderen of de module uit te schakelen en te demonteren.
Het mechanisme voor het inbrengen en verwijderen van de aansluitingen is uitgerust met anti-foutsluitingen en duidelijke markeringen op het draadnummer, zodat er bij het vervangen van de basis terwijl deze onder spanning staat, geen onjuiste plaatsing of verkeerde uitlijning zal plaatsvinden, waardoor de nauwkeurigheid van reparaties ter plaatse en circuitkalibratie aanzienlijk wordt verbeterd.
| Terminalbasis: | Het heeft een plug-in veerklemontwerp en ondersteunt de maximale 14AWG-draad. Hij wordt rechtstreeks op de 1734 DIN-railmontagebasis vergrendeld via de onderste sleuf, waardoor snelle plaatsing en directe elektrische aansluiting met vaste bedrading mogelijk is. |
| Isolatieschaal: | Het oppervlak is gemaakt van vlamvertragend polymeermateriaal van industriële kwaliteit en is bedekt met een chemisch bestendige laag. Het compacte en smalle ontwerp heeft een breedte van slechts 15 mm, waardoor er effectief ruimte wordt bespaard voor de opstelling van de rails in de schakelkast. |
| Statusvenster: | Boven de voorkant van de module is een transparant indicatiegebied ingebed. De interne LED-lichtbuizen gaan door de lichtgaten op het paneel en weerspiegelen direct de bedrijfsstatus en kanaalverbindingsstatus, waardoor verticale observatie in de kast mogelijk wordt gemaakt. |
| Installatie Vergrendelingsmechanisme: | Aan de onderkant is een zelfsluitend klikmechanisme aangebracht, waardoor de Allen Bradley 1734-TOPS veilig in de standaard 35 mm DIN-rail kan worden geklikt zonder dat schroefbevestiging nodig is. Zelfs onder sterke seismische omstandigheden zal het niet loskomen. |
