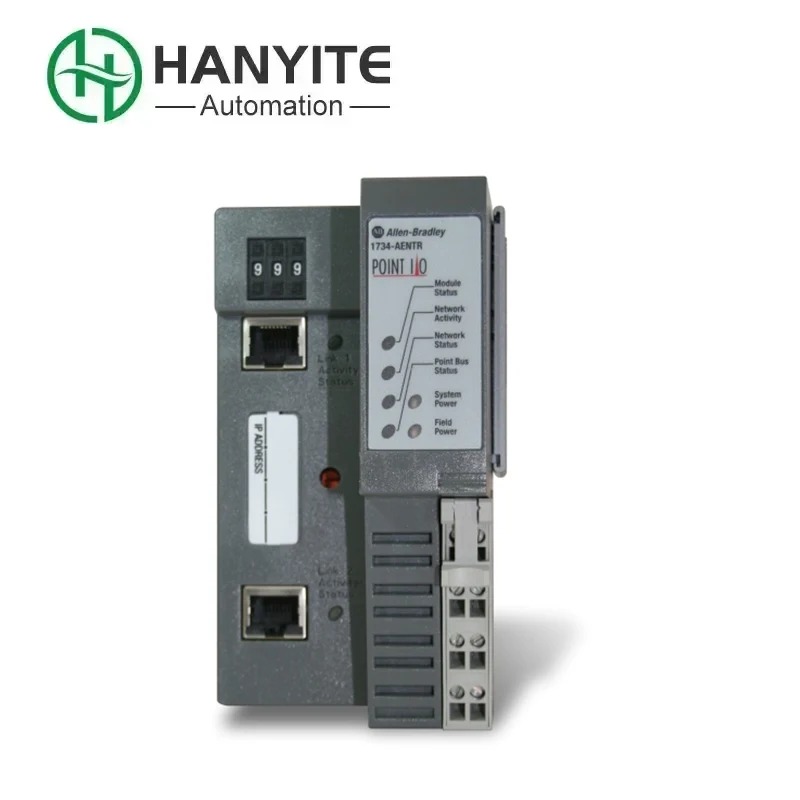

Allen Bradley 1734-AENTR

Hanyite is een officiële partner van Rockwell. Wij leveren deze Allen Bradley 1734-AENTR, een dual Ethernet dot I/O-communicatieadapter. Het wordt voornamelijk gebruikt om punt-I/O-racks aan te sluiten op de centrale controller in het Ethernet/IP-netwerk en ondersteunt de gegevensuitwisseling tussen controllers en veldapparatuur zoals actuatoren en sensoren in industriële automatiseringssystemen. De modules uit de 1734-serie bieden compatibiliteit met netwerktopologie en efficiënte gegevensoverdracht en worden daarom veel gebruikt in de productieautomatisering.

Kernfuncties

De kernfunctie van de Allen Bradley 1734-AENTR is het mogelijk maken van een stabiele verbinding van een reeks externe I/O-modules met een industrieel Ethernet-netwerk. Het leest niet rechtstreeks sensoren of drijft kleppen aan; in plaats daarvan verzamelt het informatie van alle I/O-modules en verzendt deze via een Ethernet-kabel naar de hoofd-PLC. De modules communiceren via het EtherNet/IP-protocol en zijn uitgerust met twee schakelpoorten om een ​​ringnetwerk op apparaatniveau te creëren. Wanneer dit ringnetwerk goed functioneert, kunnen gegevens gelijktijdig in beide richtingen worden verzonden.

Voeding en installatie

De Allen Bradley 1734-AENTR vereist een externe 24VDC-voeding voor verbeterde veiligheid. Het kan verticaal worden gemonteerd op de meest linkse DIN-rail van het POINT I/O-systeem en dient als netwerkinterface voor de hoofdcontroller. Operators kunnen voor vragen op elk moment contact opnemen met Hannett.

Configuratie van IP-adres

Statische IP's zijn de standaard aanbevolen configuratie. Het adres blijft na een stroomstoring ongewijzigd, waardoor een stabiele communicatie wordt gegarandeerd. Het biedt een hogere veiligheid. Dynamische IP's zijn geschikt voor specifieke scenario's, maar adreswijzigingen kunnen communicatiefouten veroorzaken, dus technici moeten voorzichtig zijn tijdens het gebruik.

adaptermodules en accessoires

Voorzorgsmaatregelen

De Allen Bradley 1734-AENTR moet zich uiterst links van het POINT I/O-rack bevinden als netwerkingangspunt voor het gehele I/O-systeem. Categorie 5 of 6 twisted pair-kabels moeten worden gebruikt om een ​​stabiele signaaloverdracht te garanderen en onderbrekingen van het productieproces te voorkomen. Het wordt aanbevolen om een ​​statisch IP-adres te gebruiken, omdat een dynamisch IP-adres communicatieonderbrekingen kan veroorzaken. Dit vereist gespecialiseerde technische kennis.
